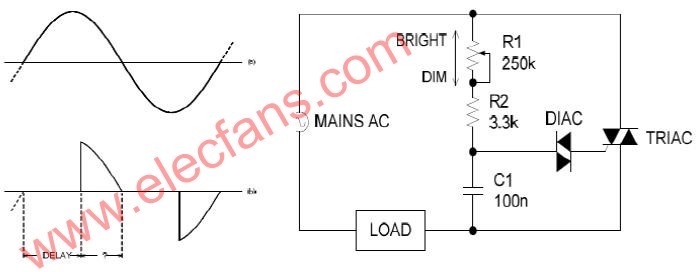

将R1、R2 及C1 连接一起的RC 电路可以令TRIAC 调光器延迟启动，直至C1 的电压
上升至触及交流二极管(Diac) 的触发点电压。
电位计的电阻越高(滑动指针越向下滑移)，启动延迟时间便越长。这样可缩短TRIAC
调光器的“导通时间” 或缩小其“导通角”(θ)。
负载获得的平均供电便可减少。

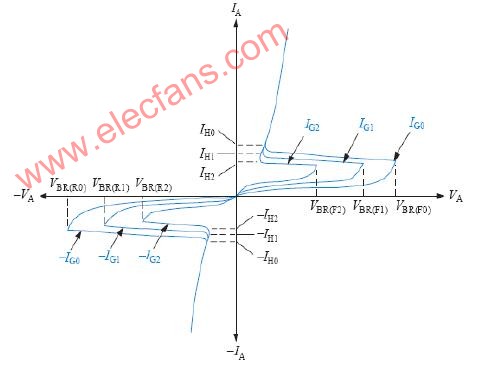

TRIAC 调光器的保持电流

必须不断提供保持电流(IH)，以确保电路经常处于“导通”状态
