办公写字楼根据不同建筑空间和公司的性质,照明系统的规格与设计也是多种多少样。一个良好的办公光环境,必须满足使用者的眼睛生理需求和良好的心理感受。保持足够的照度和亮度视觉,可以提高员工的工作效率,特别对于现在电脑办公的时代,对于VDT作业对照明质量有着更高的要求。
一、 现代化多功能写字楼的照明需求区域的划分
现代化多功能写字楼照明区域分为写字楼室内场地照明和写字楼室外照明。
写字楼室内场地照明分为办公区照明、功能区照明、辅助区照明。
写字楼室外照明分为停车场及停车场入口照明和建筑物泛光照明。
二、Melion智能照明控制系统的解决方法
(一)、 写字楼室内场地照明
⑴、员工办公区
由于员工办公面积大,可以将整个员工办公区分成若干个独立的照明区域,采用场景控制开关,根据需要开启相应区域的照明。由于出入口多,故实现办公区内多点控制,方便使用人员操作。在每个出入口都可以开启和关闭整个办公区的所有的灯,这样可根据需要方便就近控制办公区的灯。同时可以根据时间进行控制,比如平时在晚8点自动关灯,如有人加班,可切换为手动开关灯。
⑵、经理办公室
对于经理办公室还提供调光控制,包括现场控制。现场控制包括场景控制、调光控制、遥控等方式。对于重要的经理办公室使用遥控器和触摸屏控制场景,整个灯光采用调光技术,做到整个房间的灯光渐明渐暗和场景灯光的淡入淡出。提高整个房间的档次。

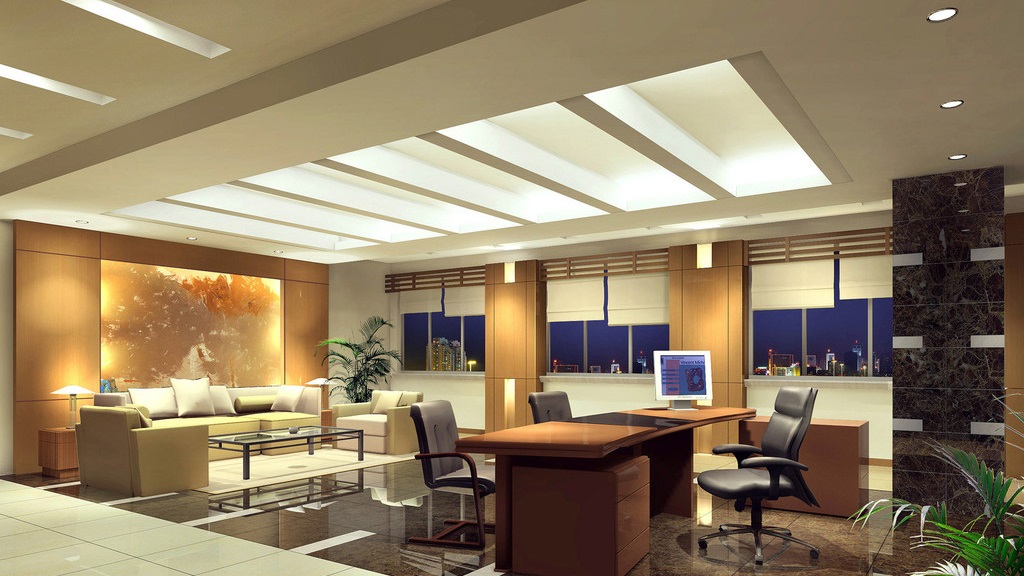

⑶、总经理办公室
总经理办公室是总经理办公与会客的主要区域,功能的多样性必然需要多样性的灯光来配合。因此总经理办公室可采用多种可调光源,根据实际使用需要,通过系统预设照明回路的不同明暗搭配,产生各种灯光视觉效果,使总经理办公室始终保持最符合使用需求的灯光环境(如办公、会客、休闲等多种灯光场景),操作时只需按动某一个场景按键即可调用所需的灯光场景。
例如:总经理上班时,只需按一下门口的控制面板上的“办公”按键,房间内的吊灯、装饰画前的射灯、办公桌上方的嵌入式日光灯以及位于柱边、墙边的定向射灯能分别自动达到80%、50%、70%、以及20%的照度,营造一种安静、明快,同时又不乏庄严的效果;总经理入座后,如有客人来访,总经理只需拿起手边的遥控器按一下“会客”按键,吊灯自动达到40%,射灯、正前方的冷光源日光灯、柱边墙边的定向射灯、位于房间中央的低压射灯以及灯槽内的洗墙灯都分别达到60%、80%、50%、50%以及30%,衬托出房间的气派和明亮,代表了友好和欢迎;午休时,只需按一下“休闲”场景按键,房间内的主照明全部变暗,灯槽内的槽灯调到合适的亮度,达到休息的目的。总经理离开时,按一下“OFF”按键,房间内的灯光能延时数秒钟或数分钟(根据预设值)后熄灭。
(二)、 功能区照明
⑴、会议室
会议室是办公楼的一个重要组成部分,是上级传达指示、同事交流工作的地方。
通过场景设置,将会议室场景设置为普通会议状态、多媒体会议状态、娱乐状态、打扫状态等多个场景。
当会议开始时,主持人通过遥控器呼出开会模式,桌面上方灯光调亮,以保证300~400勒克司,而周围背景灯光慢慢调低到原有水平的30~40%;当观看多媒体介绍时,主持人呼出多媒体场景,桌面上方灯光调低,但还保持一定照度,以便听众可以做笔记。周围环境灯光与投影屏幕前灯光慢慢熄灭。电动窗帘慢慢放下、电动屏幕自动打开,演讲开始;娱乐时,用户既可选用娱乐模式、也可根据需要在遥控器上通过滑杆调节室内灯光;打扫时,清洁人员可在墙上的场景开关中呼出该灯光状态,此时只有部分灯被打开到70%,既保证清洁人员有足够的工作照度、又节省了能源。
会议室的灯光控制系统可与会议系统、消防应急系统等进行无缝接合,并可受大楼控制中心控制。
⑵、多功能厅
多功能厅主席台灯光以筒灯和投光灯为主;听众席照明以吊顶灯槽、筒灯和立柱壁灯为主。其中主席台可增加舞台灯光以满足演出的需求,其控制由舞台灯光、音响专业设备控制。
多功能厅可根据其使用功能不同设立多种模式,如:
报告模式 应以突出发言人的形象为主,主席台筒灯亮度在70%-100%之间,透光灯适当开启,以不影响发言人感觉为原则;听众席以筒灯(亮度80%)为主,方便与会人员记录,同时壁灯全部开启。
投影模式 主席台只留讲解人所在位置筒灯亮度在50%;听众席以筒灯由前排至后排逐渐增亮,壁灯全部开启。投影模式时,可增加对投影仪的红外控制。
研讨模式 所有灯光全部开启,亮度90%-100%。
入场模式 听众席灯槽、筒灯和立柱壁灯全部开启亮度100%,主席台筒
灯亮度50%。
退场模式 听众席灯槽、筒灯和立柱壁灯全部开启亮度100%。
备场模式 主席台筒灯与听众席筒灯亮度均在70%。
以上所有模式场景变换,均设置淡入淡出,保持场景切换不影响会议进程和视觉效果。
为方便工作人员平时进出该场所,在多功能厅外设智能墙控面板,当需要进入时只需点击进入开关,室内自动打开部分灯光,满足可视效果;当清场结束,关门后,只需点击清场开关,即可关闭所有灯具。同时,在投影模式时可增加对投影仪、电动窗帘实现联动控制。
(三)、辅助区照明
⑴、大厅
人员进出较多的时段(如上下班时段),打开大厅全部回路的灯光,方便人员进出,人员进出较少时段,打开部分回路的灯光,此区域照明控制集中在相关的管理室,由工作人员根据具体情况控制相应的照明。操作既可由现场就地控制,也可由中央监控计算机控制,还可设置时间控制。
⑵、走廊
采用自动照明控制,正常工作时间全开,非工作时间改为减光照明,节假日无人时可以只亮少量灯。
各出入口处有手动控制开关,可根据需要手动控制就地灯具的开关。
⑶、楼梯间
楼梯间采用定时控制和红外移动控制等方式。在上下班期间全部开启,在平时启动红外移动控制方式,人来开灯,人离开后延时关闭,以节约能源。
⑷、洗手间
洗手间均采用红外移动控制,人来开灯,人走灯延时关闭。
可根据需要变更控制方式,比如在观众很多时系统将其照明状态改为常明,当人少时切换为自动感应控制。
(四)、写字楼室外照明
⑴、停车场及停车场入口照明
在车库入口管理处内安装Melion灵变智能面板,用于车库灯光照明的手动控制。平时在系统中央控制主机的作用下,车库照明处于自动控制状态。车库照明根据使用情况分为几个状态:正常模式,空闲模式,高峰模式及其他时间。夜间有高峰时,车辆进出繁忙,车库照明处于全开状态。白天,由于有日光,可适当降低照度,节省能耗。正常模式只开车道灯,如需观察车辆,可就地开启局部照明,经延时后关闭。局部区域采用智能移动探测传感器,当有人或车移动时开启相应的局部照明,车停好后或人、车离开后灯延时关闭。当有车移动时可以通过主机显示出来。方便保安和管理人员的管理。根据实际照明及车辆的使用情况,可将一天的照明分成几个时段,比如上午、中午、下午、晚上、深夜五个时段,通过软件的设置,在这些时段内,自动控制灯具开闭的数量,以达到控制区域不同的照度方式以供照明,这样使灯光的照明得到了有效的利用,又大大地减少了电能的浪费,保护了灯具,延长了灯具的使用寿命。如有特殊需要,可在管理室用按键开关手动开启或关闭照明。当符合了自动控制的要求时,系统会自动恢复到自动运行的状态,无需手动复位。
⑵、建筑物泛光照明
整个建筑的景观照明主要是定时控制,例如晚18点开启整个景观照明的灯具,22点关闭部分景观照明的灯具,12点以后只留必要的照明。具体时间还可根据一年四季昼夜长短的变化和节假日自动进行调整。如有特殊情况可改为特殊照明控制状态,配合需要进行化。
三、运用Melion智能照明控制系统的总体效益
深圳美莱恩(Melion)是新加坡Electsol在大中华区的总部,专注于智能照明控制系统、酒店客房智能控制系统、智能家居控制系统三大核心业务。Electsol始创于1994年,是自动控制系统集成商和智能电气控制设备制造商。Electsol的服务项目涵盖水处理控制,照明控制,油气控制,交通控制,工厂自动化,建筑自动化等十多个领域,积累了上千个项目经验。客户涵盖中国、澳洲、东南亚、中东、香港等10余个国家和地区。据统计,通过调光、定时和感应技术的结合使用,该系统在保证照明效果的前提下可省电20~50%。可谓省心、省力、省钱!相比同类产品, Melion智能控制系统有着独创的技术优势:
• 模块采用铝合金外壳,有效抵抗各种射频及工频幅射,强制散热。系统工作更稳定,显著延长使用寿命。
• 多彩触控面板采用电容式触摸技术,可DIY随心更换界面签,可随心定义各功能键。
• 总线网络交换机具有自修复功能,可以自动修复网络故障,确保系统正常工作。
• 独创“傻瓜”维护技术,我司产品如出现故障,只需要更换故障模块,按配置按钮就可直接下载程序,无需人工编程。
(一)、实现照明控制智能化
采用Melion智能照明控制系统后,可使照明系统运行在全自动状态,系统将按预先设置切换若干基本工作状态,通常为“白天”、“晚上”、“安全”、“清洁”、“周末”等,根据预设定的时间自动地在各种工作状态之间转换。例如,上班时间来临时,系统自动将灯打开,而且光照度会自动调节到工作人员最合适的水平。在靠窗的房间,系统能智能地利用室外自然光,当天气晴朗,室内灯会自动调暗;天气阴暗,室内灯会自动调亮,以始终保持室内恒定的亮度(按预设定要求的亮度)。
当每个工作日结束,系统将自动进入“晚上”工作状态,自动地极其缓慢地调暗各区域的灯光,如有人加班,可切换为手动开关灯。
系统还能使公共走道及楼梯间等公共区域的灯协调工作,当办公区有员工加班时,楼梯间、走道等公共区域的灯就保持基本的亮度,只有当所有办公区的人走完后,才将灯调到“安全”状态或关掉。
此外,还可用手动控制面板或遥控器等,随意改变各区域的光照度。 对于高级办公楼的大厅、会议室等场所,则可根据一天中的不同时间,不同用途精心地进行灯光的场景预设置,使用时只需调用预先设置好的最佳灯光场景,使人产生新颖的视觉效果。
(二)、改善工作环境,提高工作效率 。
在大楼办公室,配以可调光电子镇流器的日光灯在智能照明控制系统控制下与传统的日光灯照明系统相比具有显著的优点。因为配有传统镇流器的日光灯以100Hz的频率闪动(电网频率的2倍),这种频闪使工作人员头脑发胀,眼睛疲劳,降低了工作效率。而可调光电子镇流器则工作在很高的频率(40KHz—70KHz),不仅克服了闪频,而且消除了由于使用START而造成起辉时的亮度不稳定,给员工提供了比精良的房间装饰和高档办公用具更为重要的有利健康的舒适环境,同时也提高了工作效率,而这一点却能给业主带来预想不到的巨大经济回报。
(三)、照度的一致性
一般照明设计师在对新的办公用房照明设计时,照度均比要求照度高,通常是700LUX,而标准照度为400LUX。这是考虑到随着时间的推移,灯的效率和房间墙面反射率不断衰减的缘故。如果设计师在初期就按标准照度设计,那么,无须多长时间房间照度就会低于标准,而不符合办公照度要求。正是由于这种新房间照度的偏高设计,不仅造成办公用房使用期(或两次装修的间隔期)的照度不一致性,而且由于照度偏高造成不必要的能源浪费。
采用Melion智能照明控制系统,由于可以智能调光,尽管照度还是偏高设计,但系统将会按照预先设置的标准亮度使办公室在使用期内保持恒定的照度,而不受灯具效率降低和墙面反射系数衰减的影响。这是安装智能照明控制系统又一个不易被人们察觉的好处。
(四)、可观的节能效果
现代高级自用或租用型办公大楼除了给员工提供舒适的环境外,节约能源和降低运行费用是业主们关心的又一重要问题。
按国际标准,办公室的最佳光照度为400LUX(不是越高越好),智能照明控制系统能利用智能传感器感应室外光线,自动调节光照度,即室外自然光强,室内灯光变弱;室外自然光弱,室内灯光变强,以保持办公室恒定的标准照度,既创造了最佳的工作环境,又达到节能的效果。
