关键词:现代建筑中照明系统对于能源的消耗已经高达35%,建筑界已经引入“绿色”照明的概念,其中核心思想是最大限度采用自然光源、设置时钟自动控制、采用照度感应和动静传感器等新技术。采用Melion智能控制系统能够与商场的多功能有机结合起来,可以提高商场的管理水平,提升商场自身档次,节约商户营运成本。Melion智能控制系统在商场中通过对各种末端电气设备(如灯光、窗帘、电器)的控制,实现对超市、卖场、电影院等场所的灯光效果、灯光环境达到最佳。
智能照明控制系统广泛应用于星级酒店、办公大楼、别墅、各类场馆、会所、卖场展厅的灯光控制。通过调光技术、定时技术及自动感应技术的结合应用,不但为空间创造了完美的灯光场景,减少人力成本,提升管理“软实力”,还可减少人为疏忽造成的电能浪费。据统计,通过调光、定时和感应技术的结合使用,该系统在保证照明效果的前提下可省电20~50%。可谓省心、省力、省钱!相比同类产品, Melion智能控制系统有着独创的技术优势:
• 模块采用铝合金外壳,有效抵抗各种射频及工频幅射,强制散热。系统工作更稳定,显著延长使用寿命。

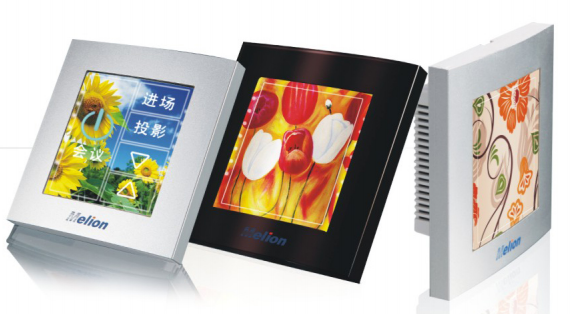

• 多彩触控面板采用电容式触摸技术,可DIY随心更换界面签,可随心定义各功能键。
• 总线网络交换机具有自修复功能,可以自动修复网络故障,确保系统正常工作。
• 独创“傻瓜”维护技术,我司产品如出现故障,只需要更换故障模块,按配置按钮就可直接下载程序,无需人工编程。
基于我们独创的优势,Melion产品畅销10余个国家和地区,刚进入中国市场即被众多工程建筑采用并获得客户的高度评价。衷心希望Melion智能控制系统为您增光添彩!期待与您的合作!
一、目的:
1、 统一管理综合大楼的公共通道、大厅、电梯、开放式卖场、影院照明。
采用智能照明控制系统后,可使照明系统工作在全自动状态,系统将按预先设置切换若干基本工作状态,根据预先设定的时间自动地在各种工作状态之间转换。例如,上午来临时,系统自动将灯调暗,而且光照度会自动调节到人们视觉最舒适的水平。在靠窗的区域,系统智能地利用室外自然光,当天气晴朗,室内灯会自动调暗;天气阴暗,室内灯会自动调亮,以始终保持室内设定的亮度(按预设定要求的亮度)。
当夜幕降临时,系统将自动进入“傍晚”工作状态,自动地极其缓慢地调亮各区域的灯光。
还可用手动控制面板,根据一天中的不同时间,不同用途精心地进行灯光的场景预设置,使用时只需调用预先设置好的最佳灯光场景,使客人产生新颖的视觉效果。更可随意改变各区域的光照度。
2、 提升商场服务档次,美化服务环境吸引宾客光临,为顾客提供优雅、愉快的购物环境,为职员提供良好而轻松的工作环境。
好的灯光设计能营造出一种温馨、舒适的环境,增添其艺术的魅力。顾客对商场的第一印象是商场大厅区域,高雅别致的光环境可给予人员一种宾至如归的感觉,增添顾客对商场的好感,亲切而又温馨。
商场大楼内包括大厅、专卖店、餐厅等,利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感,不同色彩的环境气氛,不仅使人员有个舒适的居住环境,而且还可以产生一种艺术欣赏感。
3、 节约能源,降低商场营运成本。
智能照明控制系统能成功地延长灯具寿命2-4倍。不仅节省大量灯具,而且大大减少更换灯具的工作量,有效地降低了照明系统的运行费用,对于难安装区域的灯具及保护昂贵灯具更具有特殊意义。
4、 采用安全电压的弱电触控开关替代强电面板开关,提高安全性。
5、可与其他系统联动控制
智能照明可与其他系统联动控制,例如BA系统,监控报警系统。当发生紧急情况后可由报警系统强制打开所有回路。
6、提高管理水平,减少维护费用
智能照明控制系统,将普通照明人为的开与关转换成了智能化管理,不仅使商场大楼的管理者能将其高素质的管理意识运用于照明控制系统中去,而且同时将大大减少办公楼的运行维护费用,并带来极大的投资回报。
二、Melion系统的主要设备:
1、 输入设备
主要负责发送命令给控制器,Melion系统中最为常用是灵便触控开关、占空感应器、温控器、灵便遥控器等,安装在天花板、楼梯间、盥洗室。
2、输出设备
主要负责接受并执行Melion输入设备发送的命令,如开灯/关灯、调光、温度调节、窗帘开/合等,安装在配电箱中。采用35mm标准DIN导轨安装,插拔式接线端子,便于维护安装,铝合金外壳散热性能好,更能有效屏蔽外界杂波的干扰,做到更稳定、更可靠!
3、系统设备:
系统设备用于为Melnet网络提供数据备份、提供天文时钟,建立和维护网络通信,实现与其它智能控制系统或INTERNET的互联。
三、在商业大楼中实现的主要功能:控制区域及控制内容
1、 公共通道、大厅、电梯:控制灯光、消防紧急照明
2、 办公区域:控制灯光、电动窗帘
3、 卫生间:控制灯光、排风扇
4、 开放式卖场:灯光调节、控制灯光、窗帘、幕布
5、 电影院控制:灯光、窗帘、投影、消防联动
6、 车库、排风系统控制:控制灯光、通风排气扇
7、 户外:泛光照明
具体应用如下:
1、公共通道、大厅、电梯:
公共通道、大厅、楼梯采用超级交换机的时钟管理器定时控制灯光开关。
早上:开门前属于理货清扫时间,开启30%灯光开启;
午间:自然光线比较充足,人流量开始逐步增加,可以开启50%灯光;
下午:天色开始变暗,人流量增加,开启80%灯光;
晚间:营业高峰期,灯光全部开启;
全关:停止营业,灯光全关。
l 其它时间如节假日、商场周年庆、其它销售旺季,管理人员可以强制打开相应灯光。
l 与消防应急照明联动,在出现消防报警时,可实现公共区域灯光强切或强点功能,启动应急消防照明控制。
l 应急照明智能控制。应急照明灯具可以融入Melion智能控制系统,可以通过Melion系统来对应急照明灯具进行统一场景控制。
2、办公区域:
⑴、办公室控制方案1——采用灵便触控开关
l 办公室现场控制灯光、电动窗帘、空调风机盘管;
l 在定时上下班的区域采用定时的方式控制灯光。
l 在工作时间相对灵活的办公区域采用人体感应控制,做到无人关灯。
l 光线感应控制电动窗帘,可以在夏天光照强烈时挡光线,防止室内温度过高,节省能耗。
⑵、 办公室控制方案2——无开关控制
u 由于会议、出差、午餐、加班等原因,各工作区域处于使用状态不超过60%。由遍布天花板上的感应器进行分区控制,无需现场开关控制,全自动化控制。
u 有人工作时自动开灯,无人时自动关灯。
3、卫生间:
Ø 所有卫生间内照明、排风扇全由感应器自动控制。
Ø 有人使用时,自动开灯,无人使用时自动关灯、关排风扇。
4、开放式卖场:
⑴、开放式卖场采用8键灵便触控开关,控制灯光开/关和调光,可对整个卖场进行总开/总关控制。
⑵、面板控制:灵便触控开关的菜单可根据营业时间段设置为:理货、白天、晚上、节假日、维修、下班等,根据需要,控制灯光回路分/合。
⑶、定时管理:时钟管理器,时钟管理器接受到灵便触控开关的指令后执行。如早上9点到10点,卖场属理货阶段,时钟管理器会执行开启30%灯光。
⑷、如节假日或销售旺季,管理人员可强制打开所有灯光。
⑸、与消防应急照明联动,在出现消防报警时,可实现公共区域灯光强切或强点功能,启动应消防急照明控制,方便疏散人群。
5、电影院:
⑴、 安装8键灵便触控开关,控制灯光开关/调光,控制窗帘的分/合,幕布开/闭。可以预设场景实现一键式灯光、幕帘联动。可设置入场模式、清扫模式、放映模式、退场模式、全开、全关等。
⑵、放映室安装ML-DM系列调光控制器及8键灵便触控开关,观众进入时灯全开;
放映时灯光调暗、投影布放下、投影仪开启;放映结束时灯全开。
影院配置射频遥控器,轻松遥控相关设备。
⑶、与消防应急照明联动,在出现消防报警时,可实现公共区域灯光强切或强点功能,启动消防应急照明控制。
6、车库照明、排风系统控制:
在车流量大的时段和车流量小的时段分别控制不同数量的灯光及排气扇。
ML系列感应器与感应控制器相结合即可实现对车库照明的控制。
当有车辆驶入,离开车库时,相应区域的灯光会打开。当车辆停泊或离开后,灯光自动关闭。
7、户外泛光照明灯光控制:
采用照度感应+定时控制泛光照明
Ø 平时按定好的时间段开、关户外灯,阴雨天气照度感应器感应到自然光照度不够可以自动打开庭院灯等相应灯光。
Ø 在节假日或销售旺季时,管理人员可强制打开所有灯光。
四、Melion智能照明控制系统简介
Melion智能控制系统是建立在开放的、具有自主知识产权的“Melnet总线协议V3.0”技术之上的总线型智能控制系统,用于对建筑电气系统和设备进行分布式的智能化控制和集中式的智能化管理,应用领域包括智能照明控制系统、智能楼宇控制系统和智能家居控制系统。
通过Melion的智能控制设备,可以实现对各类受控对象的分布式智能化控制;通过内置Melion中央监控软件的电脑或触摸屏,就可以对所有的受控对象进行集中式的实时监视、控制和管理。
(一)、美莱恩的特色技术:
⑴、Melion系统模块采用铝合金设计,有效抵抗各种射频及工频幅射,强制散热,系统工作更稳定,显著延长使用寿命。
⑵、多彩触控面板采用电容式触摸技术,可DIY随心更换界面签,可随心定义各功能键。
⑶、总线交换机具有自动修复功能,可以自动修复网络故障,确保系统正常工作。
⑷、独创“傻瓜式”免维护技术,我司产品如出现故障,只需更换故障模块,系统重新上电就可以自动下载程序,无需人工编程。
(二)、网络互联互通
通过DMX512管理器、DALI管理器、以太网交换机及通讯软件,可以实现与DMX512系统、DALI系统、楼宇自控系统、消防系统、保安系统、互联网等的互联,也可以与窗帘、空调等设备实现联动。
(三)、智能化程度
通过占空感应器和照度感应器,能感应人体运动和环境照度,以便自动控制灯的开关、调光以及与其它设备的联动;通过时间管理技术手段,可以实现按时间序列的自动控制功能;通过事件管理技术手段,可以借由事件触发实现系统和设备间的联动控制;通过协议通讯和数据交换,可以实现任何设备和系统间的数据交换和相互控制;通过墙控触摸面板、遥控器和电脑,可以实现本地控制、遥控控制和远程控制。
(四)、主要性能参数
Melion系统的规模可伸缩,适用于各类不同规模的应用场合。Melion系统的主要性能参数如下:
Ø 一个子网的最大节点数:64个。
Ø 一个子网支持的最大场景数:3200个。
Ø 一个子网支持的最大回路数:1536个。
Ø 一个系统支持的最大子网数:225个。
Ø 一个系统支持的最大设备数:14400个。
